華邦電子股份有限公司1987年創立于臺灣新竹工業科技園區，是一家專業的利基型內存IC設計、制造與銷售公司。

單片機是華邦電子股份有限公司眾多產品中的一類，有數百種型號，廣泛應用于車用電子、工業用電子、通訊、計算機運算、消費性電子等多種電子產品領域。

CPU

全靜態8位1T 8051內核CMOS 微控制器

指令集全兼容 MCS-51

4 級優先級中斷配置

雙數據指針 (DPTRs)

工作條件

寬電壓工作范圍 1.8V 至 5.5V

寬工作頻率最高至 24 MHz

工業級工作溫度 - 40 ℃ 至 + 105 ℃

低功耗特性

正常運行模式典型功耗 80 μA / MHz

低功耗運行模式典型功耗 15 μA

低功耗空閑模式功耗不超過 13 μA

掉電模式典型功耗小于 1 μA

掉電模式下喚醒時間為 10 us ( HIRC 運行 )

內存

最大到 64 / 32 / 16 / 8 K字節 APROM， 用于用戶代碼

可配置 4 K / 3 K / 2 K / 1 K 字節 LDROM， 用于啟動系統編程 ( ISP )代碼

APROM 中應用編程 ( IAP ) 內存 128 字節沒頁累加

- Flash 內存 100,000 次擦寫壽命

代碼安全加密

256 字節片上 RAM

額外 4 / 2 / 1 K字節片上輔助 RAM ( XRAM ) ，通過 MOVX 指令訪問

PDMA

三種模式：外部設備到內存、內存到外部設備和內存到內存?zhèn)鬏?/p>

所有模式下源地址和目標地址必須字對齊

內存到內存模式：傳輸長度必須字對齊

外部設備到內存和內存到外部設備模式：傳輸數據長度可以字節對齊

外部設備到內存和內存到外部設備模式：傳輸數據寬度字節對齊

時鐘源

24 MHz 高速內部振蕩器 ( HIRC ) ± 1 %精度等級 ( 25 °C, 3.3V ) 全工作條件范圍下精度 ± 5 % 精度等級

38.4 kHz低速內部振蕩器 ( LIRC ) ± 1 %精度等級 ( 25 °C, 3.3  ) 全工作條件范圍下精度 ± 10 % 精度等級

外置 4 ~ 24 MHz ( HXT ) 晶振輸入為精密定時操作

外置 32.768 kHz ( LXT ) 晶振輸入

運行中可通過軟件對時鐘源切

可編程系統時鐘分頻器從1/2, 1/4, 1/6, 1/8…, 最高到 1/512

外設

多達 56 個通用輸入輸出引腳。所有輸出引腳具有獨立的 2 級電平轉換速率控制

8 通道 GPIO 中斷，具備邊緣/電平檢測，全部 56 個 GPIO 均可配置為輸入源之一

標準中斷引腳和兼容標準 8051

兩組 16 位定時/計數器 0 和 1 兼容標準 8051

一組 16 位定時器 2 帶 3 通道輸入捕獲模塊

一組 16 位自動重載定時器 3，可作為 UARTs 的波特率時鐘源

一組可編程看門狗定時器 ( WDT ) 由專用 38.4 kHz LIRC 提供時鐘

一組專用的自喚醒定時器 ( WKT ) 用于為節省功耗的自我定時器喚醒功能，由 38.4 kHz LIRC或 32.768 kHz LXT 提供時鐘源

兩組全雙工串口,帶有幀錯誤偵測及自動地址辨識功能。TXD 及 RXD 腳可通過軟件更換管腳位置

兩組智能卡接口支持 ISO7816-3 兼容 T=0 , T=1 和支持全雙工 UART 模式

兩組 SPI 端口支持主機和從機模式，當系統時鐘為 24 MHz 時傳輸速率高達 6 Mbps

兩組 I2C 總線支持主機和從機模式，數據傳輸率高達 400 kpbs

6 組，12 通道脈寬調制器 ( PWM ) 輸出，高達 16 位分辨率，為電機控制提供不同模式和故障剎車功能。16 位 PWM 計數器用作獨立帶中斷的定時器

兩組比較器支持遲滯功能

一組 12 位 ADC，當 VDD 大于 2.5 V 轉換速率高達 500 Ksps，硬件觸發和轉換結果比較便于電機控制

電源監視器

欠壓檢測 ( BOD ) 可用于低功耗模式，7 個級別可選，可配置中斷或復位

上電復位 ( POR )

低電壓復位 ( LVR )

強效 ESD 及 EFT 能力

ESD HBM 通過 8 kV

EFT > ± 4.4 kV

閂鎖測試通過150 mA

華邦單片機屬8051類單片機，它們的W78系列與標準的8051兼容，W77系列位增強型51系列，對8051的時序作了改進。

同樣時鐘頻率下速度提高了2.5倍，F(xiàn)LASH容量從4k到64k，有ISP功能。在4位單片機方面，華邦有921系列帶LCD驅動的741系列。在32位機方面，華邦使用了惠普公司PA-RISC單片機技術，生產低位的32位RISC單片機。

W77EXX系列

W77E51 W77E52 W77E54 W77E58 W77E058A W77E516 W77E516A W77E532 W77E532A W77E058 W77E58A W77I058A W77L058 W77L516A W77LE58 W77IE58 W77L058A W77L532A W77LE516 W77LE532 W77E468 W77E58-25 W77E58-40 W77E516-25 W77E516-40 W77E58F-25 W77E58F-40 W77E58P-25 W77E58P-40 W77E468F-25 W77E468F-40 W77E516F-25

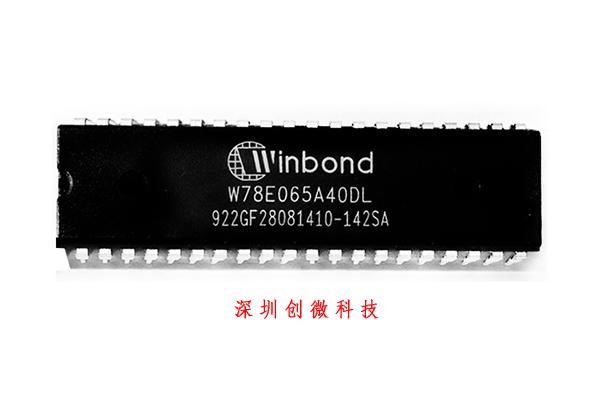

W78EXX系列

W78E51 W78E51B W78E52 W78E52B W78E54 W78E54B W78E58 W78E58B W78E516 W78E051A W78E62 W78E65 W78E65B W78E516B W78E051B W78E051C W78E052A W78E052B W78E052C W78E054A W78E054B W78E054C W78E058A W78E058B W78E065A W78E365 W78E365A W78E378 W78E378E W78E51C W78E52C W78E54C W78E858 W78ERD2 W78ERD2A W78E051DDG W78E051DFG W78E051DLG W78E051DPG W78E052DDG W78E052DFG W78E052DLG W78E052DPG W78E054DDG W78E054DFG W78E054DLG W78E054DPG W78E058DDG W78E058DFG W78E058DLG W78E058DPG W78E065 W78E354 W78E374B W78E378P W78E516DDG W78E516DFG W78E516DLG W78E516DPG W78E62B

W78IXX系列

W78IE52 W78IE54 W78IRD2 W78IRD2A W78I051DDG W78I051DFG W78I051DLG W78I051DPG W78I052 W78I052DDG W78I052DFG W78I052DLG W78I052DPG W78I054 W78I054DDG W78I054DFG W78I054DLG W78I054DPG W78I052A W78IE54P W78I052A24DL W78I052A24PL

W78LXX系列

W78L051A W78L051C W78L052A W78L052C W78L054A W78L054C W78L058A W78L365A W78L516A W78L812A W78L051 W78L052 W78L054 W78L058 W78L365 W78L516 W78L812 W78L32 W78L51 W78L52 W78L54 W78L801 W78L032A

W78LEXX系列

W78LE58 W78LE58B W78LE051A W78LE365 W78LE51 W78LE516 W78LE51C W78LE52 W78LE52C W78LE54 W78LE54C W78LE812 W78LE516A W78LE52-24

W79EXX系列

W79E201 W79E201A W79E532 W79E532A W79E533A W79E548 W79E548A W79E549 W79E549A W79E558A W79E559A W79E632 W79E632A W79E633A W79E648 W79E648A W79E649 W79E649A W79E658A W79E659A W79E801 W79E802 W79E803 W79E804 W79E821 W79E822 W79E823 W79E824 W79E825 W79E82J W79E832 W79E833 W79E834 W79E83J W79E2051 W79E216AFG W79E217AFG W79E225A W79E226A W79E227A W79E4051 W79E633 W79E801A W79E802A W79E803A W79E804A W79E821A W79E822A W79E822B W79E823A W79E823B W79E824A W79E825A W79E831A W79E832A W79E833A W79E834A W79E217A

W79LXX系列

W79L532 W79L532A W79L548 W79L548A W79L549 W79L549A W79L558A W79L559A W79L632 W79L632A W79L633A W79L648 W79L648A W79L649 W79L649A W79L658A W79L659A W79L633

W83LXX系列

W83L177R W83L351 W83L351G W83L517D W83L518D W83L519D W83L603G W83L604G W83L761G W83L771G W83L771W W83L784 W83L784G W83L784R W83L785R W83L786G W83L786R W83L950D W83L950G W83L951ADG W83L951D W83L951DF W83L951DG W83L951F W83L951FG

W925XX系列

W925EP01 W925C240 W925C625 W925E240 W925E625 W925G240 W925G625 W925E240FG W925E625FG W925EP01FG

W99XX系列

W99100DG W9922 W9923 W9925 W9952 W9986D W99132E W99132P W99200F W9922QF W9923QF W9925PF W9951TF W9952QP W9961CF W9970CF W99132EX W99200AF W99681CF W99685BS W99685FS
